Cortinero WiFi B Mighty

Enlazar el motor con el control

Primera vez o después de resetear · Cortinero WiFi

1. Presiona P1 dos segundos

   Al encender el motor el LED parpadea una vez. Después presiona P1 y suelta.

   P1

   hasta que el LED encienda 1 vez

   Cómo saber si salió bien: ¿El motor dio 1 beep? Si no, revisa que el motor tenga corriente. No arranca si el voltaje es bajo.

2. Mantén STOP en el control

   Sostén STOP hasta que el motor responda.

   Stop

   enseguida del beep

   Cómo saber si salió bien: ¿Dio 1 parpadeo y 3 beeps? Si no, el intervalo válido es de 10 segundos. Regresa al paso 1 con el control en la mano.

Al terminar: Quedó enlazado. Ahora valida el sentido antes de definir los topes.

Instalar varios motores en la misma línea

Juntos en un canal o cada uno por separado · Cortinero WiFi

1. Decide cómo los vas a operar

   Si los motores comparten la misma línea y todos tienen corriente, al vincular quedan todos en el mismo canal y se mueven juntos. Eso puede ser lo que quieres o no.

   CH

   cada persiana en su canal, o todas juntas

   Cómo saber si salió bien: ¿Quieres que cada persiana responda por separado? Si no, entonces déjalos todos con corriente y haz una sola vinculación. Los tres quedan en el mismo canal y se mueven al mismo tiempo. Es válido y muchas instalaciones se hacen así, sobre todo en ventanales con varias persianas.

2. Deja con corriente sólo el primero

   Baja la pastilla o desconecta los motores que todavía no vas a vincular. Sólo debe tener corriente el que estás programando.

   OFF

   los demás sin corriente

   Cómo saber si salió bien: ¿Sólo uno tiene corriente? Si no, si están en la misma pastilla y no puedes separarlos, desconecta físicamente el cable de los otros motores antes de seguir. Sin eso, todos van a grabarse en el mismo canal.

3. Elige el canal y vincúlalo

   Coloca el control en el canal que le toca a esa persiana. Después presiona P1 en el motor 2 segundos y mantén STOP antes de que pasen 10 segundos.

   CH→P1→Stop

   canal en el control, luego P1 y STOP

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, revisa que el control esté en el canal correcto y repite. Si se pasaron los 10 segundos, vuelve a presionar P1.

4. Energiza el siguiente y repite

   El motor que ya vinculaste cerró su ciclo: aunque tenga corriente, ya no responde a la programación de otro canal. Dale corriente al siguiente motor, cambia el canal en el control y vincúlalo igual.

   ON→CH

   el ya vinculado puede quedarse encendido

   Cómo saber si salió bien: ¿Ya quedaron todos en su canal? Si no, repite este mismo paso con cada motor que falte: corriente al siguiente, cambia de canal y vincula. No necesitas volver a desconectar los que ya quedaron.

Al terminar: Cada persiana quedó en su propio canal. Si por error dos quedaron juntas y las querías separadas, deja con corriente sólo la que quieres cambiar, bórrale los controles con P2 siete veces y vuelve a vincularla en su canal.

Cambiar el sentido

Si abre cuando debería cerrar · Cortinero WiFi

1. Presiona subir y bajar juntos

   Valida que la cortina se mueva según lo que marca el control.

   Subir+Bajar

   al mismo tiempo

   Cómo saber si salió bien: ¿Ya responde bien? Si no, repite la combinación sosteniendo los dos botones al mismo tiempo.

Al terminar: Sentido corregido. Ahora define los topes.

Definir los topes

El motor los encuentra solo · Cortinero WiFi

1. Presiona ABRIR una vez

   La cortina se abre sola hasta toparse con el obstáculo del riel.

   ABRIR

   un toque

   Cómo saber si salió bien: ¿Se detuvo sola al final? Si no, revisa que el motor esté enlazado al control y que el riel esté libre.

2. Presiona CERRAR una vez

   La cortina se cierra sola hasta el otro extremo.

   CERRAR

   un toque

   Cómo saber si salió bien: ¿El LED parpadeó 5 veces con 3 pitidos? Si no, repite los dos movimientos completos, sin interrumpir el recorrido.

Al terminar: Los límites quedaron configurados. Abre y cierra una vez para que los recupere tras un corte de luz.

Mover un límite

Apertura o cierre · Cortinero WiFi

1. Libera el límite

   Usa ABRIR + STOP para el límite de apertura, o CERRAR + STOP para el de cierre.

   ABRIR+Stop

   juntos, 5 segundos

   Cómo saber si salió bien: ¿Dio 1 parpadeo lento y 1 beep largo? Si no, sostén los dos botones los 5 segundos completos, sin soltar.

2. Lleva la cortina al punto nuevo

   Puedes moverla con el control o tirando de la tela.

   ABRIR

   con el control o jalando la cortina

   Cómo saber si salió bien: ¿Ya está donde quieres? Si no, sigue moviéndola hasta el punto exacto antes de guardar.

3. Guarda el límite

   Repite la misma combinación que usaste al liberar.

   ABRIR+Stop

   juntos, 2 segundos

   Cómo saber si salió bien: ¿Dio 5 parpadeos y 3 beeps? Si no, sin los 5 parpadeos y 3 beeps no se guardó. Repite sosteniendo los dos segundos completos.

Al terminar: El nuevo límite quedó definido.

Borrar los límites

Deja el motor sin topes · Cortinero WiFi

1. Presiona P2, CERRAR, P2

   Tres toques seguidos en el control maestro.

   P2→CERRAR→P2

   uno tras otro, sin pausas

   Cómo saber si salió bien: ¿El motor confirmó? Si no, repite la secuencia sin pausas largas entre botón y botón.

Al terminar: Límites borrados. Vuelve a definirlos con "Definir los topes".

Posición favorita

Guardar un punto intermedio · Cortinero WiFi

1. Coloca la persiana

   Muévela al punto intermedio y detenla ahí.

   Stop

   detenla en el punto que quieres

   Cómo saber si salió bien: ¿Ya está en el punto? Si no, usa subir o bajar y presiona STOP donde quieras dejarla.

2. Presiona P2, STOP, STOP

   Tres toques seguidos en el control.

   P2→Stop→Stop

   uno tras otro, sin pausas

   Cómo saber si salió bien: ¿El motor confirmó? Si no, repite la secuencia sin pausas largas entre botón y botón.

Al terminar: La posición quedó guardada. Para borrarla: P2, STOP, P2.

Modo Magic Touch

Abrir jalando la cortina con la mano · Cortinero WiFi

1. Sostén P1 en el motor

   El LED del motor parpadea dos veces.

   P1

   hasta 2 parpadeos, y suelta

   Cómo saber si salió bien: ¿Parpadeó 2 veces? Si no, sostén P1 sin soltar hasta ver los dos parpadeos.

2. Mantén STOP en el control

   Sostén hasta que el motor responda.

   Stop

   enseguida

   Cómo saber si salió bien: ¿Dio 5 parpadeos y 1 beep? Si no, regresa al paso 1: el intervalo entre uno y otro es de 10 segundos.

Al terminar: Magic Touch activado o desactivado. La misma secuencia lo alterna.

Cambiar la velocidad

Más rápido o más lento · Cortinero WiFi

1. Elige la dirección

   Para bajar la velocidad usa P2, CERRAR, CERRAR.

   P2→ABRIR→ABRIR

   P2, ABRIR, ABRIR para acelerar

   Cómo saber si salió bien: ¿Dio 5 parpadeos y 1 beep largo? Si no, dos pitidos significan que ya estás en el máximo o el mínimo de velocidad.

Al terminar: Velocidad ajustada. Sin límites grabados el motor trabaja siempre en la velocidad más baja.

Agregar un control extra

Necesitas el control que ya funciona · Cortinero WiFi

1. P2 dos veces en el maestro

   Dos toques seguidos a P2.

   P2→P2

   en el control que ya funciona

   Cómo saber si salió bien: ¿El motor respondió? Si no, acerca el control al motor y repite los dos toques sin pausas.

2. P2 en el control nuevo

   Un solo toque a P2 en el control que quieres agregar.

   P2

   un toque

   Cómo saber si salió bien: ¿El motor confirmó? Si no, se venció el tiempo. Regresa al paso 1 con los dos controles en la mano.

3. Comprueba

   Prueba subir y bajar con el control recién agregado.

   Subir

   un toque con el control nuevo

   Cómo saber si salió bien: ¿Obedece? Si no, repite el procedimiento desde el paso 1.

Al terminar: El control quedó agregado. La misma secuencia lo elimina.

Borrar todos los controles

Deja el motor sin ningún control · Cortinero WiFi

Para volver a enlazar necesitas presionar P1 en el motor con la mano. Si no lo alcanzas, te quedas sin manera de operar la persiana. Esto borra controles, no topes.

1. ¿Alcanzas el motor?

   Antes de borrar, asegúrate de poder tocar P1 con la mano.

   P1

   el botón P1 está en la cabeza del motor

   Cómo saber si salió bien: ¿Puedes alcanzar el P1? Si no, entonces no borres los controles. Si el problema es cómo se mueve la persiana, usa las opciones de topes o de paso a paso: borrar controles no cambia nada de eso.

2. Presiona P2 siete veces

   Siete toques a P2 en el control.

   P2

   7 veces seguidas, sin pausas

   Cómo saber si salió bien: ¿El motor confirmó? Si no, repite los siete toques seguidos, sin pausas largas.

Al terminar: Los controles quedaron borrados. Ahora usa "Enlazar el motor con el control".

Conectar el motor al WiFi

Con la App Connector · Cortinero WiFi

1. Prepara la app

   Disponible en Android y iOS. Te pedirá correo y contraseña.

   APP

   descarga Connector y crea tu cuenta

   Cómo saber si salió bien: ¿Ya tienes la cuenta lista? Si no, descarga la app, crea la cuenta con tu correo y vuelve a este paso.

2. Agrega el dispositivo

   Elige WiFi Blinds Motor, luego "Cortinas/persianas" y "añadir nuevo dispositivo".

   APP

   botón + arriba a la derecha

   Cómo saber si salió bien: ¿Llegaste a la pantalla de red WiFi? Si no, cierra la app y vuelve a abrirla. El botón + está en la esquina superior derecha del panel principal.

3. Conecta a tu red

   Escribe la contraseña de la red WiFi donde va a quedar el motor y presiona Conectar. Luego elige Por motor.

   APP

   tu teléfono debe estar en esa red

   Cómo saber si salió bien: ¿Aceptó la contraseña? Si no, verifica la contraseña y que tu teléfono esté conectado a esa misma red, no a otra.

4. Presiona P1 en el motor

   Después del beep selecciona "Siguiente". Luego, en los ajustes WiFi del teléfono, elige la red que empieza con Connector- y regresa a la app.

   P1

   hasta escuchar un beep

   Cómo saber si salió bien: ¿Terminó el conteo regresivo? Si no, repite desde este paso y asegúrate de seleccionar la red Connector- antes de volver a la app.

Al terminar: El motor quedó conectado. Desde la app puedes crear escenarios y vincularlos con Alexa, Google Home o Siri.

Conexiones del motor

Puerto RJ9 y modos de instalación · Cortinero WiFi

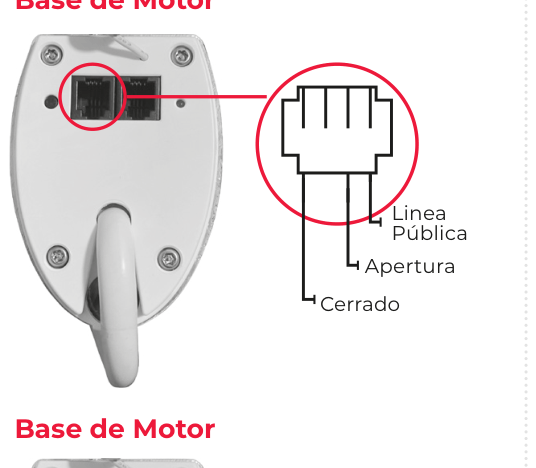

1. Identifica el puerto RJ9

   En la base del motor están el botón P2, el LED indicador y el puerto RJ9. Hay tres modos de instalación: básico 120 V, conexión switch y modo hotel.



   P1

   línea pública · apertura · cerrado

   Cómo saber si salió bien: ¿Identificaste el puerto? Si no, está en la base del motor, junto al botón P2 y al LED indicador. El botón de configuración WiFi está en la tapa.

Al terminar: Conexiones identificadas. Recuerda aterrizar el motor a tierra física para la garantía.
