Motor de baterías B Mighty

Enlazar el motor con el control

Primera vez o después de borrar controles · Motor de baterías

1. Presiona P1 en el motor

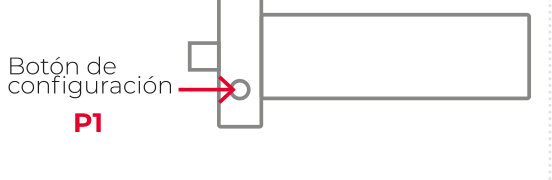

   El botón P1 está en el motor, no en el control.



   P1

   sostén 2 segundos y suelta

   Cómo saber si salió bien: ¿El motor dio un beep largo y se movió un instante? Si no, revisa que el motor tenga corriente y esté aterrizado. Sostén P1 dos segundos completos.

2. Ahora mantén STOP

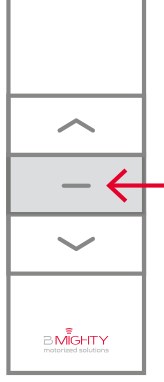

   Mantén STOP presionado en el control hasta oír la respuesta.

   Stop

   antes de que pasen 10 segundos

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, se pasaron los 10 segundos y el motor salió del modo configuración. Regresa al paso 1 con el control ya en la mano.

Al terminar: El control quedó enlazado. Ahora revisa el sentido de giro antes de grabar los topes.

Instalar varios motores en la misma línea

Juntos en un canal o cada uno por separado · Motor de baterías

1. Decide cómo los vas a operar

   Si los motores comparten la misma línea y todos tienen corriente, al vincular quedan todos en el mismo canal y se mueven juntos. Eso puede ser lo que quieres o no.

   CH

   cada persiana en su canal, o todas juntas

   Cómo saber si salió bien: ¿Quieres que cada persiana responda por separado? Si no, entonces déjalos todos con corriente y haz una sola vinculación. Los tres quedan en el mismo canal y se mueven al mismo tiempo. Es válido y muchas instalaciones se hacen así, sobre todo en ventanales con varias persianas.

2. Deja con corriente sólo el primero

   Baja la pastilla o desconecta los motores que todavía no vas a vincular. Sólo debe tener corriente el que estás programando.

   OFF

   los demás sin corriente

   Cómo saber si salió bien: ¿Sólo uno tiene corriente? Si no, si están en la misma pastilla y no puedes separarlos, desconecta físicamente el cable de los otros motores antes de seguir. Sin eso, todos van a grabarse en el mismo canal.

3. Elige el canal y vincúlalo

   Coloca el control en el canal que le toca a esa persiana. Después presiona P1 en el motor 2 segundos y mantén STOP antes de que pasen 10 segundos.

   CH→P1→Stop

   canal en el control, luego P1 y STOP

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, revisa que el control esté en el canal correcto y repite. Si se pasaron los 10 segundos, vuelve a presionar P1.

4. Energiza el siguiente y repite

   El motor que ya vinculaste cerró su ciclo: aunque tenga corriente, ya no responde a la programación de otro canal. Dale corriente al siguiente motor, cambia el canal en el control y vincúlalo igual.

   ON→CH

   el ya vinculado puede quedarse encendido

   Cómo saber si salió bien: ¿Ya quedaron todos en su canal? Si no, repite este mismo paso con cada motor que falte: corriente al siguiente, cambia de canal y vincula. No necesitas volver a desconectar los que ya quedaron.

Al terminar: Cada persiana quedó en su propio canal. Si por error dos quedaron juntas y las querías separadas, deja con corriente sólo la que quieres cambiar, bórrale los controles con P2 siete veces y vuelve a vincularla en su canal.

Invertir el sentido de giro

Si al subir la persiana baja · Motor de baterías

1. Presiona subir y bajar juntos

   Sin STOP al final. Si agregas STOP estarás cambiando otra cosa.

   Subir+Bajar

   hasta 1 ciclo, y suelta

   Cómo saber si salió bien: ¿El motor se movió un instante? Si no, mantén los dos botones al mismo tiempo sin soltar hasta que reaccione.

2. Comprueba

   Da un toque a SUBIR.

   Subir

   un toque

   Cómo saber si salió bien: ¿La persiana subió? Si no, repite el paso 1 sosteniendo los dos botones hasta el ciclo.

Al terminar: Sentido correcto. Si ya tenías topes grabados, vuelve a grabarlos: quedaron invertidos.

Tope superior

Definir o mover hasta dónde sube · Motor de baterías

1. Lleva la persiana al punto

   Colócala exactamente donde quieres que se detenga al subir.

   Subir

   muévela con el control

   Cómo saber si salió bien: ¿Ya está en el punto? Si no, mantén STOP + SUBIR dos segundos para liberar el tope actual, mueve la persiana y continúa.

2. Guarda el tope

   Mantén SUBIR y STOP al mismo tiempo.

   Subir+Stop

   juntos, 2 segundos

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, sin los 3 beeps no se guardó. Repite sosteniendo los dos botones dos segundos completos.

Al terminar: El tope superior quedó grabado.

Tope inferior

Definir o mover hasta dónde baja · Motor de baterías

1. Lleva la persiana al punto

   Colócala exactamente donde quieres que se detenga al bajar.

   Bajar

   muévela con el control

   Cómo saber si salió bien: ¿Ya está en el punto? Si no, mantén STOP + BAJAR dos segundos para liberar el tope actual, mueve la persiana y continúa.

2. Guarda el tope

   Mantén BAJAR y STOP al mismo tiempo.

   Bajar+Stop

   juntos, 2 segundos

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, sin los 3 beeps no se guardó. Repite sosteniendo los dos botones dos segundos completos.

Al terminar: El tope inferior quedó grabado. Con los dos topes puestos, el motor pasa a movimiento continuo.

Quitar el paso a paso

Si avanza poquito y se detiene · Motor de baterías

1. Prueba primero lo fácil

   En lugar de toques cortos, mantén SUBIR sin soltar.

   Subir

   deja el botón presionado unos segundos

   Cómo saber si salió bien: ¿Siguió de largo sola? Si no, entonces conviene cambiar el modo. Continúa al siguiente paso.

2. Presiona subir y bajar juntos

   Mantén los dos al mismo tiempo y suelta en cuanto se mueva.

   Subir+Bajar

   hasta 1 ciclo

   Cómo saber si salió bien: ¿El motor hizo 1 ciclo? Si no, sostén los dos botones sin soltar hasta que reaccione.

3. Presiona STOP enseguida

   Este paso es obligatorio. Sin él cambias el sentido del motor, no el modo.

   Stop

   un toque, justo después

   Cómo saber si salió bien: Da un toque a subir: ¿llega sola al tope? Si no, se invirtió el sentido. Presiona SUBIR + BAJAR hasta 1 ciclo, sin STOP, para regresarlo. Luego repite desde el paso 2.

Al terminar: Listo, la persiana ya se mueve de corrido.

Posición favorita

Guardar un punto intermedio · Motor de baterías

1. Coloca la persiana

   Muévela al punto intermedio y detenla ahí.

   Stop

   detenla en el punto que quieres

   Cómo saber si salió bien: ¿Ya está en el punto? Si no, usa subir o bajar y presiona STOP donde quieras dejarla.

2. Presiona P2, STOP, STOP

   Tres toques seguidos en el control.

   P2→Stop→Stop

   uno tras otro, sin pausas

   Cómo saber si salió bien: ¿El motor confirmó? Si no, repite la secuencia sin pausas largas entre botón y botón.

Al terminar: La posición quedó guardada. Para borrarla: P2, STOP, P2.

Cambiar la velocidad

Más rápido o más lento · Motor de baterías

1. Elige la dirección

   Para bajar la velocidad usa P2, BAJAR, BAJAR.

   P2→Subir→Subir

   P2, SUBIR, SUBIR para acelerar

   Cómo saber si salió bien: ¿El motor confirmó con beep? Si no, dos pitidos significan que ya estás en la velocidad máxima o mínima.

Al terminar: Velocidad ajustada. Sin topes grabados el motor siempre trabaja en la velocidad más baja.

Agregar un control extra

Necesitas el control que ya funciona · Motor de baterías

1. P2 dos veces en el maestro

   Dos toques seguidos a P2.

   P2→P2

   en el control que ya funciona

   Cómo saber si salió bien: ¿El motor respondió? Si no, acerca el control al motor y repite los dos toques sin pausas.

2. P2 en el control nuevo

   Un solo toque a P2 en el control que quieres agregar.

   P2

   un toque

   Cómo saber si salió bien: ¿El motor confirmó? Si no, se venció el tiempo. Regresa al paso 1 con los dos controles en la mano.

3. Comprueba

   Prueba subir y bajar con el control recién agregado.

   Subir

   un toque con el control nuevo

   Cómo saber si salió bien: ¿Obedece? Si no, repite el procedimiento desde el paso 1.

Al terminar: El control quedó agregado. La misma secuencia lo elimina.

Borrar todos los controles

Deja el motor sin ningún control · Motor de baterías

Para volver a enlazar necesitas presionar P1 en el motor con la mano. Si no lo alcanzas, te quedas sin manera de operar la persiana. Esto borra controles, no topes.

1. ¿Alcanzas el motor?

   Antes de borrar, asegúrate de poder tocar P1 con la mano.

   P1

   el botón P1 está en la cabeza del motor

   Cómo saber si salió bien: ¿Puedes alcanzar el P1? Si no, entonces no borres los controles. Si el problema es cómo se mueve la persiana, usa las opciones de topes o de paso a paso: borrar controles no cambia nada de eso.

2. Presiona P2 siete veces

   Siete toques a P2 en el control.

   P2

   7 veces seguidas, sin pausas

   Cómo saber si salió bien: ¿El motor confirmó? Si no, repite los siete toques seguidos, sin pausas largas.

Al terminar: Los controles quedaron borrados. Ahora usa "Enlazar el motor con el control".

Bloqueo de radio

El motor deja de recibir señal · Motor de baterías

1. Sostén P1 seis segundos

   El motor hace 2 ciclos y da 2 beeps al entrar en bloqueo.

   P1

   6 segundos hasta 2 ciclos

   Cómo saber si salió bien: ¿Hizo 2 ciclos y 2 beeps? Si no, sostén P1 los 6 segundos completos sin soltar.

Al terminar: El motor ya no recibe señales. Presiona P1 una vez para desbloquearlo.

Cambiar dirección desde el motor

Sin usar el control · Motor de baterías

1. Sostén P1 diez segundos

   El motor hace 3 ciclos y da 3 beeps.

   P1

   10 segundos hasta 3 ciclos

   Cómo saber si salió bien: ¿Hizo 3 ciclos y 3 beeps? Si no, cuenta los 10 segundos completos: a los 6 hace 2 ciclos (bloqueo de radio), sigue sosteniendo.

Al terminar: La dirección de giro cambió.

Restablecer de fábrica

Borra toda la configuración · Motor de baterías

Esto borra controles, topes y ajustes. Tendrás que programar el motor desde cero.

1. Sostén P1 catorce segundos

   El motor hace 4 ciclos y da 4 beeps.

   P1

   14 segundos hasta 4 ciclos

   Cómo saber si salió bien: ¿Hizo 4 ciclos y 4 beeps? Si no, sigue sosteniendo: el motor hace 2 ciclos a los 6 seg y 3 ciclos a los 10 seg antes de llegar a los 4.

Al terminar: El motor quedó de fábrica. Empieza por "Enlazar el motor con el control".

Cargar la batería

Antes del primer uso · Motor de baterías

1. Conecta el cargador

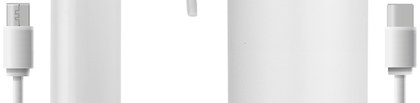

   Usa un cargador de 5V, como el de un teléfono. El puerto está junto al P1, micro USB o USB-C según el modelo.

   P1

   entrada máxima 5V 2A

   Cómo saber si salió bien: ¿El LED encendió en verde intermitente? Si no, prueba otro cable y otro cargador de 5V. Si el LED parpadea en rojo durante el funcionamiento, la batería está baja.

2. Espera 6 horas la primera vez

   La batería es de litio de 12 V con administración de carga integrada.

   P1

   verde continuo = cargada

   Cómo saber si salió bien: ¿El LED ya está en verde continuo? Si no, déjala conectada. El motor deja de funcionar por debajo de 8.0 V y se reanuda arriba de 8.5 V.

Al terminar: Batería cargada. Cuando el beep deja de sonar, el voltaje bajó de 7.0 V y necesita carga.
