Topes mecánicos 45 mm B Mighty

Enlazar el motor con el control

El motor avisa solo al conectarlo · Topes mecánicos 45 mm

1. Conecta el motor

   Al recibir corriente, el motor da 1 beep y se mueve un instante.

   P1

   espera el beep y el movimiento

   Cómo saber si salió bien: ¿Sonó y se movió? Si no, desconecta y vuelve a conectar el motor. Revisa que esté bien aterrizado.

2. Mantén STOP en el control

   Sostén STOP hasta que el motor responda.

   Stop

   antes de 10 segundos

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, se venció el tiempo. Desconecta el motor, vuelve a conectarlo y presiona STOP enseguida.

Al terminar: Quedó enlazado. El cambio de sentido debe hacerse dentro de los 15 segundos siguientes.

Instalar varios motores en la misma línea

Juntos en un canal o cada uno por separado · Topes mecánicos 45 mm

1. Decide cómo los vas a operar

   Si los motores comparten la misma línea y todos tienen corriente, al vincular quedan todos en el mismo canal y se mueven juntos. Eso puede ser lo que quieres o no.

   CH

   cada persiana en su canal, o todas juntas

   Cómo saber si salió bien: ¿Quieres que cada persiana responda por separado? Si no, entonces déjalos todos con corriente y haz una sola vinculación. Los tres quedan en el mismo canal y se mueven al mismo tiempo. Es válido y muchas instalaciones se hacen así, sobre todo en ventanales con varias persianas.

2. Deja con corriente sólo el primero

   Baja la pastilla o desconecta los motores que todavía no vas a vincular. Sólo debe tener corriente el que estás programando.

   OFF

   los demás sin corriente

   Cómo saber si salió bien: ¿Sólo uno tiene corriente? Si no, si están en la misma pastilla y no puedes separarlos, desconecta físicamente el cable de los otros motores antes de seguir. Sin eso, todos van a grabarse en el mismo canal.

3. Elige el canal y vincúlalo

   Coloca el control en el canal que le toca a esa persiana. Después presiona P1 en el motor 2 segundos y mantén STOP antes de que pasen 10 segundos.

   CH→P1→Stop

   canal en el control, luego P1 y STOP

   Cómo saber si salió bien: ¿El motor dio 2 ciclos y 3 beeps? Si no, revisa que el control esté en el canal correcto y repite. Si se pasaron los 10 segundos, vuelve a presionar P1.

4. Energiza el siguiente y repite

   El motor que ya vinculaste cerró su ciclo: aunque tenga corriente, ya no responde a la programación de otro canal. Dale corriente al siguiente motor, cambia el canal en el control y vincúlalo igual.

   ON→CH

   el ya vinculado puede quedarse encendido

   Cómo saber si salió bien: ¿Ya quedaron todos en su canal? Si no, repite este mismo paso con cada motor que falte: corriente al siguiente, cambia de canal y vincula. No necesitas volver a desconectar los que ya quedaron.

Al terminar: Cada persiana quedó en su propio canal. Si por error dos quedaron juntas y las querías separadas, deja con corriente sólo la que quieres cambiar, bórrale los controles con P2 siete veces y vuelve a vincularla en su canal.

Invertir el sentido de giro

Si al subir la persiana baja · Topes mecánicos 45 mm

1. Presiona subir y bajar juntos

   Sin STOP al final. Si agregas STOP estarás cambiando otra cosa.

   Subir+Bajar

   hasta 1 ciclo, y suelta

   Cómo saber si salió bien: ¿El motor se movió un instante? Si no, mantén los dos botones al mismo tiempo sin soltar hasta que reaccione.

2. Comprueba

   Da un toque a SUBIR.

   Subir

   un toque

   Cómo saber si salió bien: ¿La persiana subió? Si no, repite el paso 1 sosteniendo los dos botones hasta el ciclo.

Al terminar: Sentido correcto. Si ya tenías topes grabados, vuelve a grabarlos: quedaron invertidos.

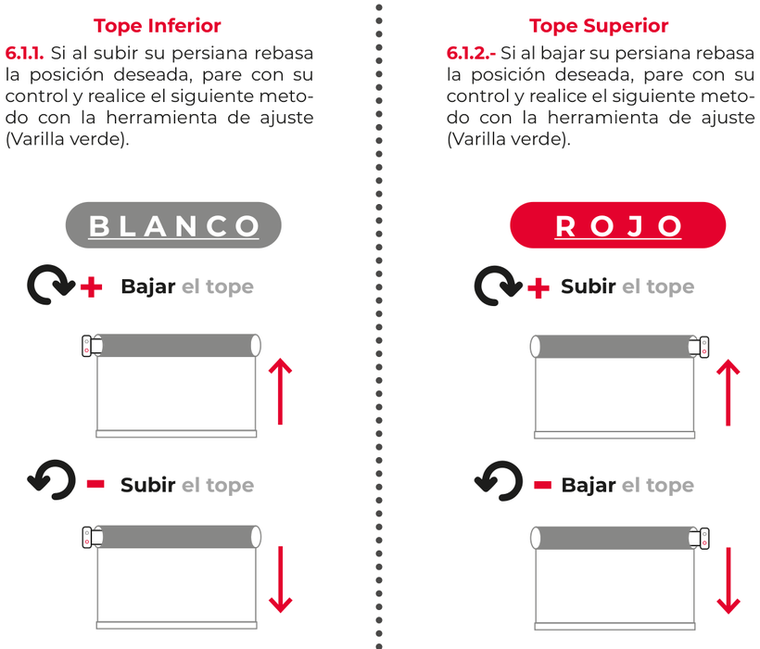

Ajustar los topes mecánicos

Con la varilla verde en el cabezal · Topes mecánicos 45 mm

1. Identifica los dos orificios

   Están en el cabezal del motor. Cuál mueve cada tope depende de si el cabezal quedó a la izquierda o a la derecha.



   VARILLA

   uno blanco y uno rojo

   Cómo saber si salió bien: ¿Ves los dos orificios marcados? Si no, busca en la cara del cabezal, junto al eje. Necesitas la varilla verde de ajuste que viene con el motor.

2. Lleva la persiana al tope

   Muévela hasta donde el motor se detiene hoy y déjala ahí.

   Subir

   usa el control

   Cómo saber si salió bien: ¿Ya está en el tope que quieres corregir? Si no, usa subir o bajar y presiona STOP en el punto donde el motor se detiene.

3. Gira con la varilla

   Inserta la varilla en el orificio del tope que quieres mover y gira poco a poco. Prueba con el control entre cada giro.

   VARILLA

   a favor del reloj + · en contra –

   Cómo saber si salió bien: ¿La persiana ya llega donde querías? Si no, sigue girando en la misma dirección de poco en poco. Si se aleja más, gira al contrario.

Al terminar: Topes ajustados. Con caída de tela al frente, la posición de los topes se invierte.

Activar o quitar el paso a paso

Cambia la forma de movimiento · Topes mecánicos 45 mm

1. Presiona subir y bajar juntos

   Mantén los dos al mismo tiempo.

   Subir+Bajar

   hasta 1 ciclo, y suelta

   Cómo saber si salió bien: ¿El motor hizo 1 ciclo? Si no, sostén los dos botones sin soltar hasta que reaccione.

2. Presiona STOP

   Con esto queda activado o desactivado el modo tildeo.

   Stop

   un toque, enseguida

   Cómo saber si salió bien: Da un toque a subir: ¿se mueve como querías? Si no, repite la secuencia completa: la misma combinación activa y desactiva el modo.

Al terminar: Modo cambiado. En paso a paso, mantén el botón 2 segundos para que se mueva de corrido.

Agregar un control extra

Necesitas el control que ya funciona · Topes mecánicos 45 mm

1. P2 dos veces en el maestro

   Dos toques seguidos a P2.

   P2→P2

   en el control que ya funciona

   Cómo saber si salió bien: ¿El motor respondió? Si no, acerca el control al motor y repite los dos toques sin pausas.

2. P2 en el control nuevo

   Un solo toque a P2 en el control que quieres agregar.

   P2

   un toque

   Cómo saber si salió bien: ¿El motor confirmó? Si no, se venció el tiempo. Regresa al paso 1 con los dos controles en la mano.

3. Comprueba

   Prueba subir y bajar con el control recién agregado.

   Subir

   un toque con el control nuevo

   Cómo saber si salió bien: ¿Obedece? Si no, repite el procedimiento desde el paso 1.

Al terminar: El control quedó agregado. La misma secuencia lo elimina.

Borrar todos los controles

Deja el motor sin ningún control · Topes mecánicos 45 mm

Para volver a enlazar necesitas presionar P1 en el motor con la mano. Si no lo alcanzas, te quedas sin manera de operar la persiana. Esto borra controles, no topes.

1. ¿Alcanzas el motor?

   Antes de borrar, asegúrate de poder tocar P1 con la mano.

   P1

   el botón P1 está en la cabeza del motor

   Cómo saber si salió bien: ¿Puedes alcanzar el P1? Si no, entonces no borres los controles. Si el problema es cómo se mueve la persiana, usa las opciones de topes o de paso a paso: borrar controles no cambia nada de eso.

2. Presiona P2 siete veces

   Siete toques a P2 en el control.

   P2

   7 veces seguidas, sin pausas

   Cómo saber si salió bien: ¿El motor confirmó? Si no, repite los siete toques seguidos, sin pausas largas.

Al terminar: Los controles quedaron borrados. Ahora usa "Enlazar el motor con el control".

Conexión eléctrica

120 V, tres cables · Topes mecánicos 45 mm

1. Conecta los tres cables

   El motor se monta únicamente en posición horizontal. El cable que pasa por pared debe ir aislado.



   P1

   azul/blanco neutro · marrón/negro vivo · amarillo/verde tierra

   Cómo saber si salió bien: ¿Ya conectaste tierra física? Si no, la garantía requiere que el motor esté aterrizado a tierra física. Conéctalo antes de programar.

Al terminar: Motor conectado. Continúa con "Enlazar el motor con el control".
