LSN 40 RTS Somfy

Preparar el motor para programar

Primer paso de toda la instalación · LSN 40 RTS

1. Conecta la corriente

   Si hay varios motores en la misma línea, corta la corriente de los demás. Si no, todos van a responder al control.



   ON

   deja con corriente sólo este motor

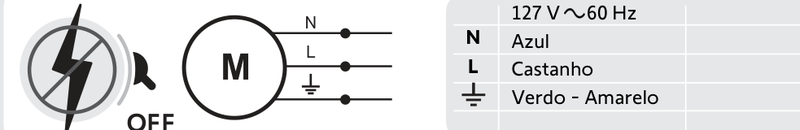

   Cómo saber si salió bien: ¿El motor ya tiene corriente? Si no, revisa la conexión: azul a neutro, café a línea y verde-amarillo a tierra. El motor debe quedar aterrizado.

2. Presiona subir y bajar juntos

   En el control que vas a usar, mantén los dos botones a la vez. El motor se mueve un instante para confirmar.

   Subir+Bajar

   al mismo tiempo, hasta 1 ciclo

   Cómo saber si salió bien: ¿El motor hizo 1 ciclo? Si no, acerca el control al motor y sostén los dos botones a la vez. Si sigue sin responder, corta la corriente unos segundos y vuelve a intentar.

Al terminar: El motor quedó en modo programación con ese control. Ahora valida el sentido de giro.

Validar el sentido de giro

Antes de grabar los finales de carrera · LSN 40 RTS

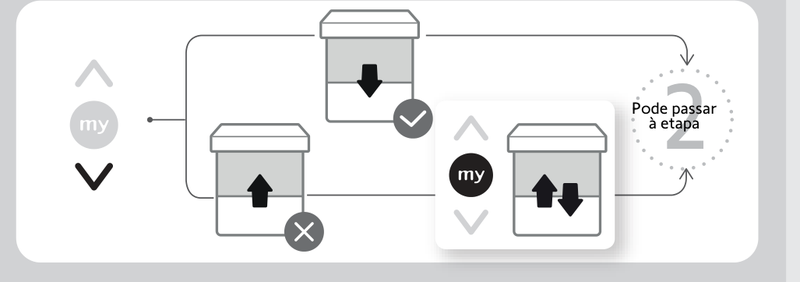

1. Presiona bajar y observa

   Fíjate hacia dónde se mueve la persiana al presionar BAJAR.



   Bajar

   un toque

   Cómo saber si salió bien: ¿La persiana bajó? Si no, mantén presionado el botón my hasta que el motor haga 1 ciclo. Con eso se invierte el sentido. Vuelve a probar con bajar.

Al terminar: Sentido correcto. Continúa con los finales de carrera.

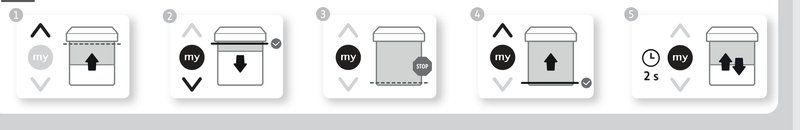

Grabar los finales de carrera

Modo manual, cinco pasos · LSN 40 RTS

1. Sube la persiana al tope de arriba

   Usa SUBIR y deja la persiana justo donde quieres que se detenga al subir.



   Subir

   detenla en el punto exacto

   Cómo saber si salió bien: ¿Ya está en el punto de arriba? Si no, muévela con subir y bajar hasta el punto exacto antes de continuar.

2. Presiona my y bajar juntos

   La persiana empieza a bajar. Con esto queda confirmado el límite de arriba.

   my+Bajar

   al mismo tiempo

   Cómo saber si salió bien: ¿Empezó a bajar? Si no, presiona los dos botones exactamente a la vez. Si no responde, el motor salió del modo programación: regresa a "Preparar el motor para programar".

3. Detenla en el tope de abajo

   Presiona my justo donde quieres que se detenga al bajar.

   my

   un toque de my

   Cómo saber si salió bien: ¿Se detuvo donde querías? Si no, usa subir y bajar para dejarla en el punto exacto. El límite se guarda hasta el último paso, así que todavía puedes corregirlo.

4. Presiona my y subir juntos

   La persiana sube. Con esto queda confirmado el límite de abajo.

   my+Subir

   al mismo tiempo

   Cómo saber si salió bien: ¿Empezó a subir? Si no, presiona los dos botones a la vez, sin retraso entre uno y otro.

5. Mantén my dos segundos

   El motor hace 1 ciclo. Esa es la confirmación de que los límites quedaron guardados.

   my

   sostén 2 segundos

   Cómo saber si salió bien: ¿El motor hizo 1 ciclo? Si no, sostén my los dos segundos completos. Sin el ciclo de confirmación, los límites no se guardaron.

Al terminar: Los finales de carrera quedaron grabados. Falta enlazar el control de forma definitiva.

Modificar un límite ya configurado

Sin volver a grabar los dos · LSN 40 RTS

1. Lleva la persiana al límite que vas a cambiar

   Colócala en el límite actual que quieres mover, el de arriba o el de abajo.

   Subir→Bajar

   hasta donde se detiene hoy

   Cómo saber si salió bien: ¿Ya está en ese límite? Si no, usa subir y bajar hasta que la persiana llegue al tope que vas a cambiar.

2. Presiona subir y bajar 7 segundos

   Mantén los dos botones a la vez hasta que la persiana haga el ciclo. Con eso se libera ese límite.

   Subir+Bajar

   juntos, 7 segundos o hasta que haga 1 ciclo

   Cómo saber si salió bien: ¿La persiana hizo el ciclo? Si no, sostén los dos botones los 7 segundos completos, sin soltar. Revisa también que el control esté en el canal de esa persiana.

3. Muévela al punto nuevo

   Coloca la persiana exactamente donde quieres que quede el límite.

   Subir→Bajar

   ajusta con subir y bajar

   Cómo saber si salió bien: ¿Ya está en el punto? Si no, ajusta con toques cortos. El límite no se guarda hasta el paso siguiente, así que todavía puedes corregirlo.

4. Mantén my 7 segundos

   La persiana hace un ciclo para confirmar que el límite nuevo quedó guardado.

   my

   sostén 7 segundos hasta 1 ciclo

   Cómo saber si salió bien: ¿Hizo el ciclo? Si no, sostén my los 7 segundos completos. Sin el ciclo de confirmación sigue vigente el límite anterior.

Al terminar: El límite quedó modificado. Si también quieres mover el otro, repite el procedimiento con ese.

Enlazar el control

Emparejamiento con el botón PROG · LSN 40 RTS

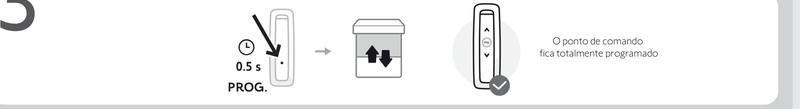

1. Mantén PROG medio segundo

   El motor hace 1 ciclo y con eso el punto de mando queda programado por completo.



   PROG

   sostén 0.5 segundos

   Cómo saber si salió bien: ¿El motor hizo 1 ciclo? Si no, el botón PROG está en la parte trasera del control: es pequeño y hundido, a veces necesitas la punta de un clip. Sostenlo medio segundo.

Al terminar: El control quedó programado y el motor listo para usarse.

Agregar un control nuevo

Duplicar desde el control que ya funciona · LSN 40 RTS

1. Ten a la mano los dos controles

   Necesitas el control que ya opera la persiana y el que vas a agregar.

   PROG→PROG

   el original y el nuevo

   Cómo saber si salió bien: ¿Tienes los dos? Si no, sin el control original no se puede duplicar. Habría que reiniciar el motor de fábrica y programarlo de nuevo con el control nuevo.

2. PROG 3 segundos en el control original

   El botón PROG está en la parte trasera. La persiana reacciona con un ciclo.

   PROG

   sostén 3 segundos

   Cómo saber si salió bien: ¿La persiana reaccionó? Si no, revisa que el control original esté en el canal de esa persiana y sostén PROG los 3 segundos completos.

3. Coloca el control nuevo en su canal

   Si el control nuevo es multicanal, selecciona el canal donde quieres esa persiana.

   CH

   sólo si es de varios canales

   Cómo saber si salió bien: ¿Ya elegiste el canal? Si no, si el control es monocanal no hay nada que elegir: continúa con el paso siguiente.

4. PROG 3 segundos en el control nuevo

   La persiana vuelve a reaccionar. Esa es la confirmación de que el control quedó duplicado.

   PROG

   sostén 3 segundos

   Cómo saber si salió bien: ¿La persiana reaccionó? Si no, se venció el tiempo entre un control y otro. Regresa al paso 2 y haz los dos pasos seguidos, sin pausas largas.

Al terminar: El control nuevo ya opera la persiana, y el original sigue funcionando igual.

Instalar varios motores en la misma línea

Juntos en un control o cada uno por separado · LSN 40 RTS

1. Decide cómo los vas a operar

   Si varios motores tienen corriente al mismo tiempo, todos entran en modo programación y quedan en el mismo punto de mando: se mueven juntos.

   PROG

   cada persiana con su control o canal, o todas juntas

   Cómo saber si salió bien: ¿Quieres que cada persiana responda por separado? Si no, entonces déjalos todos con corriente y programa una sola vez. Todos quedan en el mismo punto de mando y se mueven al mismo tiempo. Es válido, y es lo normal en un ventanal con varias persianas.

2. Deja con corriente sólo el primero

   Desconecta los motores que todavía no vas a programar. Sólo debe tener corriente el que estás configurando.

   OFF

   los demás sin corriente

   Cómo saber si salió bien: ¿Sólo uno tiene corriente? Si no, si comparten pastilla, desconecta físicamente el cable de los otros motores. Sin eso, todos van a quedar en el mismo punto de mando.

3. Prográmalo completo

   Haz el procedimiento completo en ese motor: preparar, sentido de giro, finales de carrera y enlazar con PROG. Termina el motor antes de pasar al siguiente.

   Subir+Bajar→my→PROG

   sentido, límites y PROG al final

   Cómo saber si salió bien: ¿Terminaste con PROG y el motor hizo 1 ciclo? Si no, falta cerrar el ciclo. Mantén PROG medio segundo hasta que el motor haga 1 ciclo; sin ese paso el punto de mando no queda programado.

4. Energiza el siguiente y repite

   El motor que ya programaste cerró su ciclo y ya no responde a la programación de otro. Dale corriente al siguiente, toma el control o canal que le corresponde y repite todo el procedimiento.

   ON

   el ya programado puede quedarse encendido

   Cómo saber si salió bien: ¿Ya quedaron todos? Si no, repite con cada motor que falte. No necesitas volver a desconectar los que ya quedaron programados.

Al terminar: Cada persiana quedó con su propio punto de mando. Si por error dos quedaron juntas y las querías separadas, deja con corriente sólo la que quieres cambiar, reiníciala de fábrica con el doble corte de corriente y prográmala de nuevo.

Cómo se usa el control

Subir, my y bajar · LSN 40 RTS

1. Prueba los tres botones

   SUBIR y BAJAR llevan la persiana hasta el límite. my detiene el movimiento; y con la persiana ya detenida, my la manda a la posición favorita.

   Subir→my→Bajar

   un toque en cada uno

   Cómo saber si salió bien: ¿Responde a los tres? Si no, si no responde, el control no está enlazado. Usa el procedimiento "Enlazar el control".

Al terminar: Este motor no necesita mantenimiento. Para grabar la posición favorita consulta la guía completa en somfy.info.

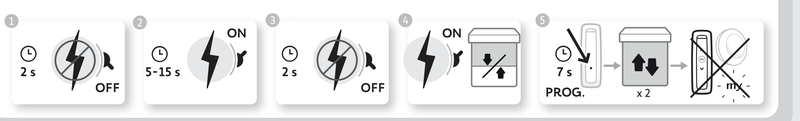

Reiniciar el motor de fábrica

Doble corte de corriente · LSN 40 RTS

Esto borra los controles, los sensores, los finales de carrera y la posición favorita. Corta la corriente únicamente del motor que vas a reiniciar: si hay otros en la misma línea, se reinician todos.

1. Corta la corriente 2 segundos

   Asegúrate de cortar sólo el motor que vas a reiniciar.



   OFF

   2 segundos sin corriente

   Cómo saber si salió bien: ¿Ya cortaste? Si no, desconecta los demás motores antes de seguir, o se reiniciarán todos junto con este.

2. Da corriente de 5 a 15 segundos

   El manual admite entre 5 y 15 segundos; en campo se usan 8.

   ON

   8 segundos con corriente

   Cómo saber si salió bien: ¿Lo hiciste dentro del tiempo? Si no, empieza de nuevo desde el paso 1, contando los segundos.

3. Corta otra vez 2 segundos

   Segundo corte del procedimiento.

   OFF

   2 segundos sin corriente

   Cómo saber si salió bien: ¿Listo? Si no, regresa al paso 1: corte 2 seg, corriente 5 a 15 seg, corte 2 seg, corriente.

4. Vuelve a dar corriente

   Ese movimiento confirma que el motor entró en modo reinicio.

   ON

   el motor hace 1 ciclo

   Cómo saber si salió bien: ¿Hizo 1 ciclo? Si no, los tiempos no se cumplieron. Repite desde el paso 1 contando los segundos con calma.

5. Mantén PROG hasta los 4 ciclos

   Mantén el botón PROG de la parte trasera del control hasta que la persiana haga cuatro ciclos seguidos. Ahí se borra todo: controles, sensores, límites y posición favorita.

   PROG

   sostén PROG hasta 4 ciclos

   Cómo saber si salió bien: ¿La persiana hizo los ciclos? Si no, sostén PROG sin soltar hasta contar los cuatro ciclos. Puede necesitar la punta de un clip.

Al terminar: El motor quedó de fábrica. Empieza de nuevo por "Preparar el motor para programar".
